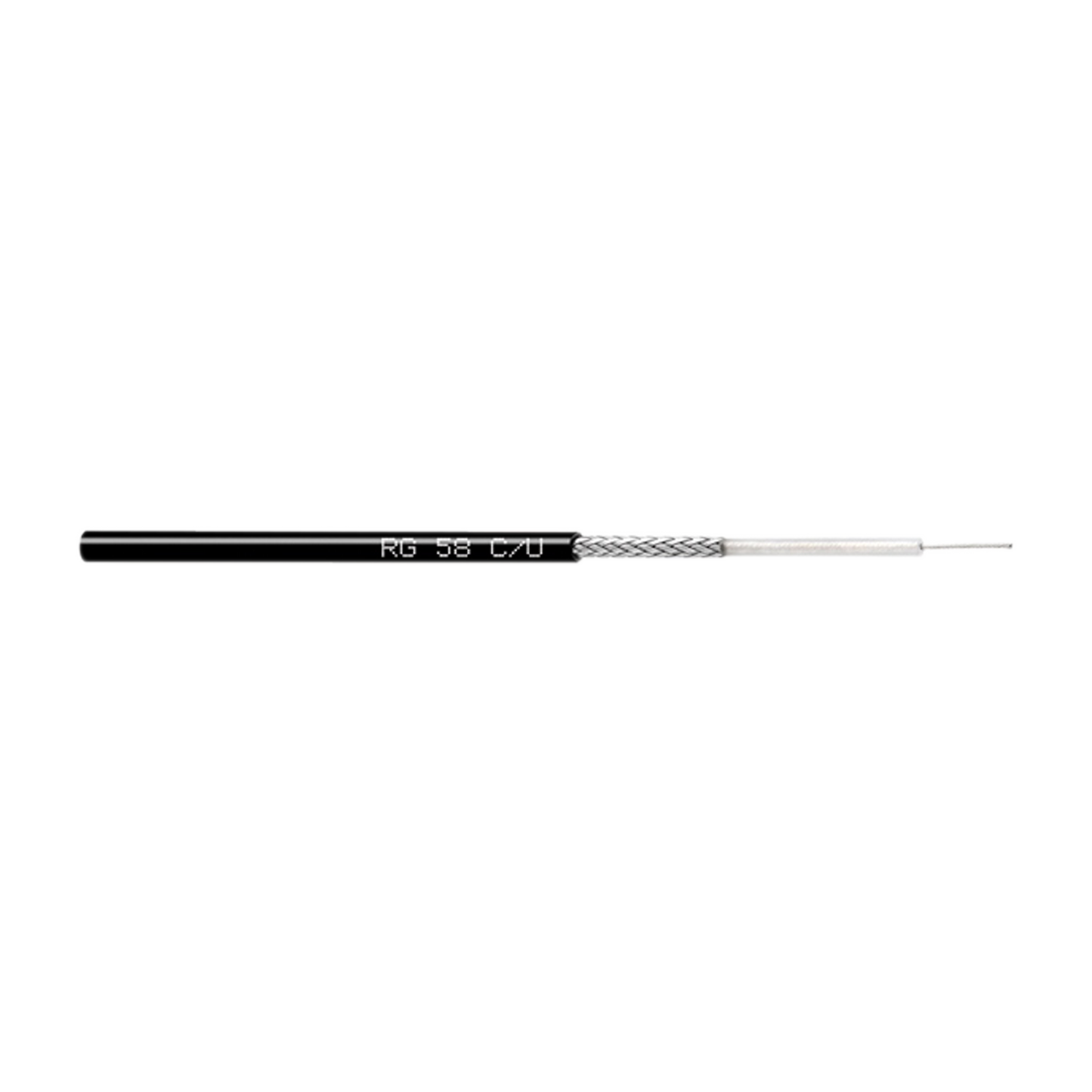

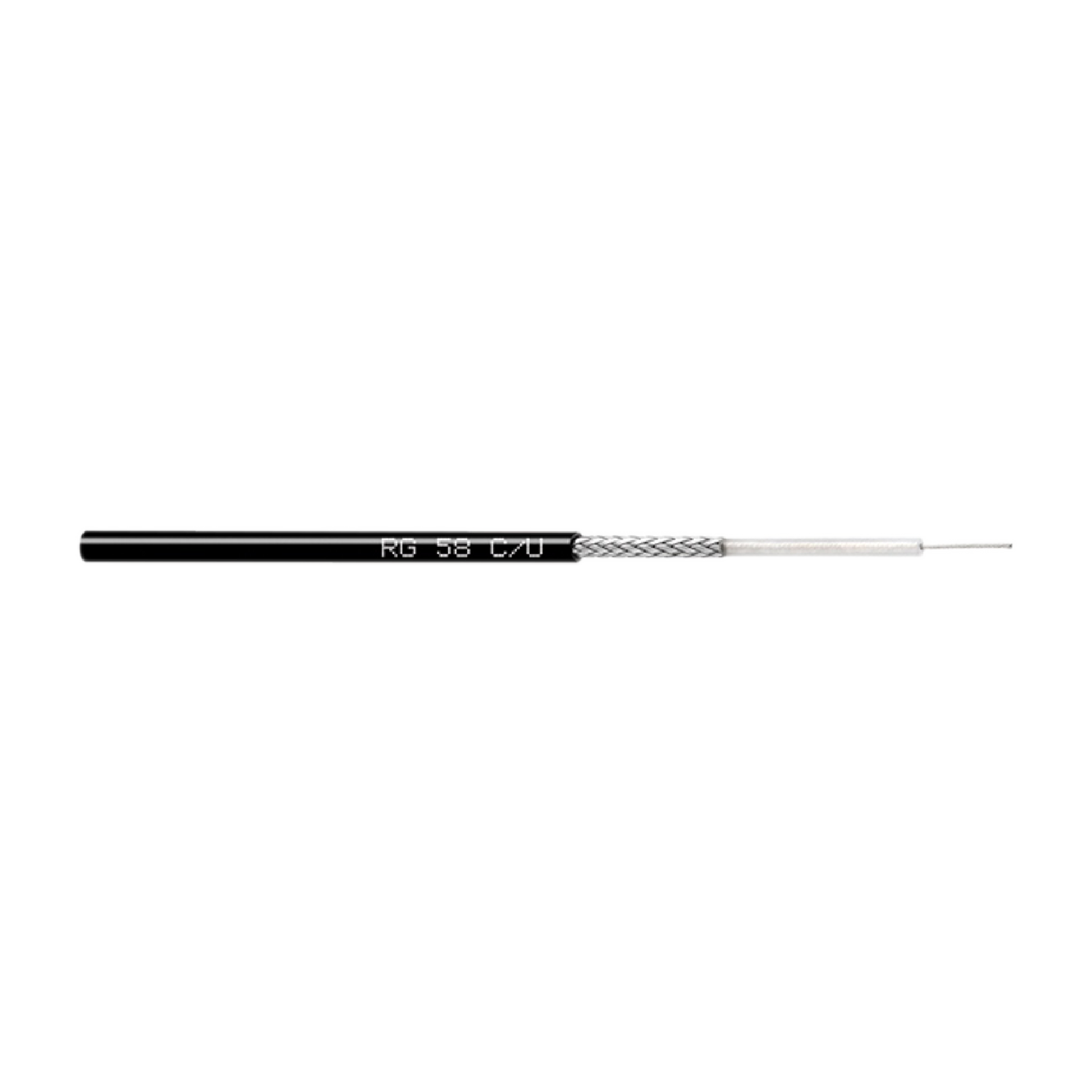

RJ 58

Données de Construction

• Conducteur interne

  • Diamètre : Ø 0,90 mm (19 x 0,18)
  • Matériau : Cuivre étamé (CUSn)

• Dielectrique

  • Diamètre : Ø 2,95 mm
  • Matériau : Polyéthylène (PE)

• Blindage

  • Matériau : Cuivre étamé (CuSn)
  • Couverture optique : 93%
  • Diamètre avec blindage : Ø 3,43 mm

• Gaine externe

  • Diamètre : Ø 5 mm
  • Matériau : PVC

Données Physiques

• Teneur en cuivre : 16,8 kg/km
• Poids du câble : 36,12 kg/km
• Rayon de courbure minimal : 25 mm (50 mm recommandé)
• Résistance maximale à la traction : 90 N

Données Électriques

• Impédance : 50 ± 2 Ohms
• Capacité (@1kHz) : 100 ± 2 pF/m
• Ratio de vélocité : 66%

Atténuation (à 20°C)

• À 50 MHz : 10,7 dB/100m
• À 200 MHz : 21,5 dB/100m
• À 300 MHz : 27,2 dB/100m
• À 470 MHz : 35,1 dB/100m
• À 800 MHz : 47,3 dB/100m
• À 1000 MHz : 54,2 dB/100m

Perte de retour structurelle (SRL)

• De 30 à 300 MHz : > 26 dB
• De 300 à 600 MHz : > 25 dB
• De 600 à 1000 MHz : > 24 dB

Atténuation du blindage (SA)

• De 30 à 1000 MHz : > 50 dB

• Résistance DC du conducteur interne/extérieur : 38,5 / 16,5 Ohms/km

• Résistance de boucle : 55,0 Ohms/km

• Test de tension d'isolement de la gaine (test d'étincelle) : 3 kV
